三相變壓器的星形接法和三角形接法

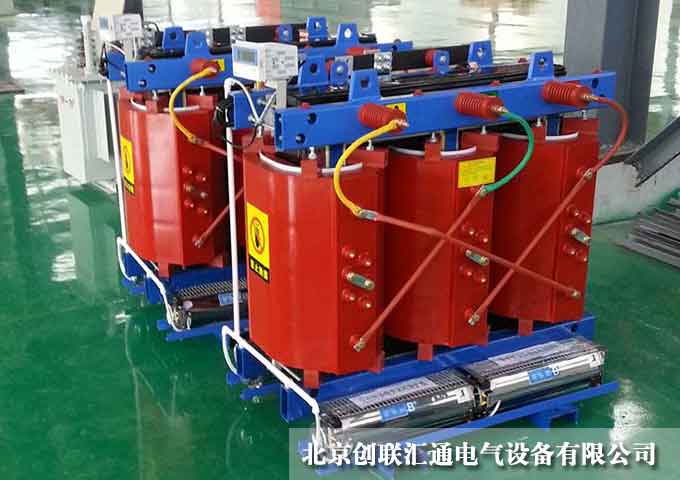

三相變壓器是3個相同的容量單相變壓器的組合.它有三個鐵芯柱,三相變壓器每個鐵芯柱都繞著同一相的2個線圈,一個是高壓線圈,另一個是低壓線圈.三相電是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V。相與中心線之間稱為相電壓，電壓是220V。
廣泛用于工廠，礦廠，企業、寫字樓，小區，郵電、紡織、鐵路、建筑工地、學校、醫院、酒店、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的交流穩壓電源。三相變壓器同時也適用于電源電壓低、波動幅度大的低壓配電。
常見三相變壓器的接法有星形和三角形兩種。
三相變壓器的三角形連接是將三相繞組的先、末端順次連接成閉合回路，把三個接點順次引出，三角形連接又有順接、倒接兩種接法。畫接線圖時，三相繞組應豎直平行排列，相序是由左向右，順接是上一相繞組的先端與下一相繞組的末端順次連接。倒接是將上一相繞組的末端與下一相繞組的先端順次連接。畫相量圖時，仍將B相豎直向上畫出，三相接點順次按順時針排列，構成一個閉合的等邊三角形，順接時三角形指向右側，倒接時三角形指向左側，每相電勢與電壓方向與星形接線相同。也就是說，三相變壓器的相量圖是按三相繞組的連接情況畫出的，是一種位形圖。其等電位點在圖上重合為一點，任意兩點之間的有向線段就表示兩面三刀點間電勢的相量，方向均由末端指向先端。連接三相繞組時，必須嚴格按繞組端頭標志和接線圖進行，不得將一相繞組的先、末端互換，否則會造成三相電壓不對稱，三相電流不平衡，甚至損壞三相變壓器。
以高壓繞組為例，星形連接是將三相繞組的末端連接在一起結為中性點，把三相繞組的先端分別引出，畫接線圖時，應將三相繞組豎直平行畫出，相序是從左向右，電勢的正方向是由末端指向先端，電壓方向則相反。畫相量圖時，應將B相電勢豎直畫出，其它兩相分別與其相差120°按順時針排列，三相電勢方向由末端指向先端，線電勢也是由末端指向先端。
北京創聯匯通變壓器廠家專業生產三相變壓器，產品均通過CE,ISO9001等認證，性能穩定,經久耐用。
