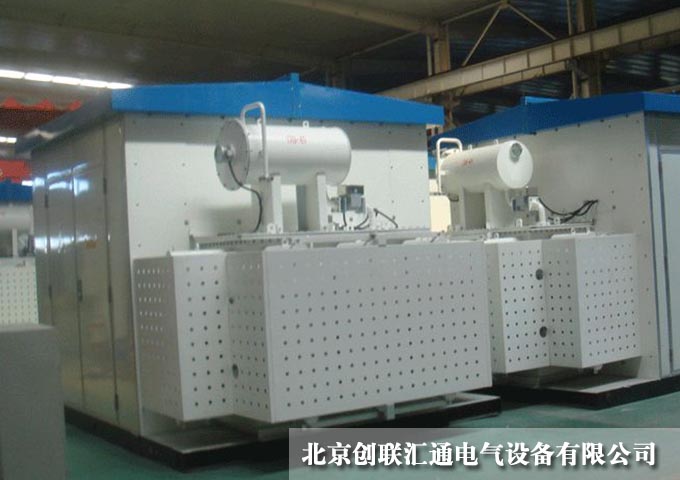

ZGS-ZF－35KV系列風力發電組合式變壓器

ZGS11-Z.F系列風力發電用組合式變壓器適用于35k V終端供電系統，作為變電、配電、計量、控制和保護裝 置。此類變電站是一個成套性較強的綜合產品，包含了高壓設備、變壓器、低壓設備、二次測控設備。還包括路燈控制 器，軟啟動器，遠動設備等，整個變電站的二次控制部分設計合理，報警，跳閘接點全部引出，保證變壓器運行安全。

產品特點
油室內配置35kV級11型油浸式升壓變壓器，采用全密封結構，合理布置散熱器，采用高性能密封件，并配置壓 力釋放閥，氣體繼電器，油位計，溫度控制器等保護設備。具有低損耗，低噪音，低溫升，高抗短路，高過負荷，不 滲漏等優點。另外，高壓負荷開關與高壓熔斷器也置于油室內，利用變壓器油作為絕緣介質，具有較強的電氣性。
高壓室采用加強防污性套管出線，端部設置全絕緣電纜接頭，配置避雷器以降低系統過電壓。高壓室內還配置感 應器。加裝電磁組和帶電顯示器防止誤操作。
低壓室一般采用雙路進線，并配置斷路器，隔離開關，電流互感器，避雷器等元件，另外配置一臺站用變壓器， 以供整套變電站的供電。
三個隔室在結構上相互獨立，在電氣上相互連接。既保證了操作安全方便，又保證了運行安全可靠。變壓器箱體 采用獨特的迷宮式密封方式，配以高性能長壽命密封件，所有進出線口與通風口均設有防塵側室，能有效的防止沙塵 雨雪的侵蝕，真正實現全工況、全絕緣、全密封、免維護，保證在惡劣的環境中使用壽命達到20年。

產品圖片
