非晶合金鐵芯變壓器的構成

變壓器是電力電網中運用最普遍的設備，他貫穿于電力電網系統的發，輸，配，變，用；各個環節。一般來說，從發電到用電需要經過3----5次的電壓變換過程，方可輸送到低壓用電設備（380V/22 0V）。雖然變壓器本身效率很高，但因其數量多、容量大，總損耗仍是很大的。據估計，我國變壓器的總損耗占系統發電量的10%左右，如損耗每降低1%，每年可節約上百億度電，因此降低變壓器損耗是勢在必行的節能措施

非晶合金鐵芯變壓器的構成

（1）變壓器鐵芯均為三相五柱式兩行矩形排列，在兩個旁柱中流過零序磁通，磁通不經過箱體，不產生發熱的結構損耗，使變壓器能滿足低噪聲、低損耗；

（2）高低壓線圈均為矩形的銅繞組，當線圈偶然發生短路時，能適應較大的機械應力破壞，線圈不產生變形；

（3）箱體采用冷軋鋼板制成的片狀散熱器，高低壓套管的上方加裝防冰雹、防塵、防雨罩，其引線無導體裸露，可用電纜接線，全絕緣保護；

（4）變壓器熱循環油填充硅油，箱體全密封，20年內免維護，且可適應高溫場所。
非晶合金鐵芯變壓器的規格

（5）容量：30kVA～1600kVA，電壓6kV～10kV/0．4kV/0．22kV，聯結組標號為Y·yn0，D·yn11；

（6）空載損耗、負載損耗、阻抗電壓、主絕緣均符合GB/T6451－1995的技術要求。

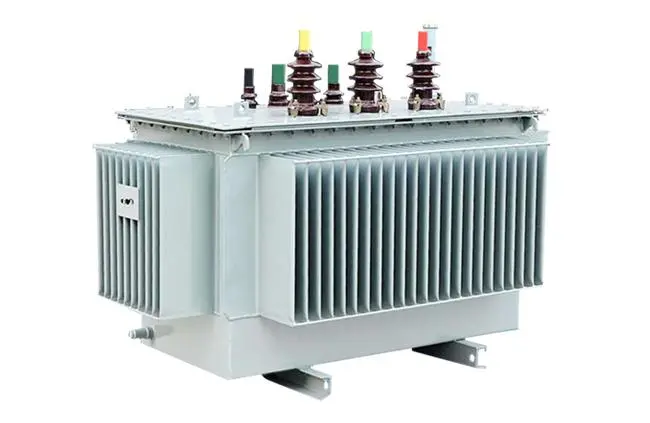

非晶合金鐵芯變壓器，具有低噪音、低損耗等特點，其空載損耗僅為常規產品的1/5，且全密封免維護，運行費用極低。
