淺談箱式變電站

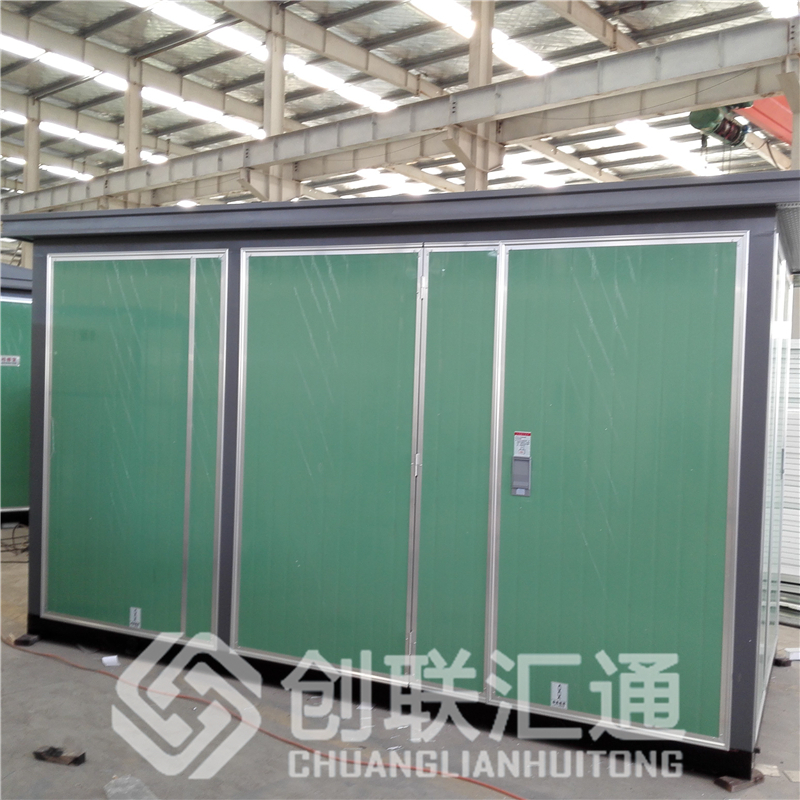

箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案組合在一起，安裝在鋼結構箱中，特別適用于城網建設與改造，是一種嶄新的變電站。

箱式變電站的依據標準為《高壓、低壓預裝式變電站》（GB/T 17467）

箱式變電站的適用范圍：
一次側交流額定電壓3.6KV~40.5KV、一般容量為1600kVA以下，工作頻率不大于50Hz的公眾能接近的在地面上或部分或全部在地下安裝戶外預裝式箱式變電站。廣泛應用于變配電站、所、工礦企業、街道兩側、住宅區、高層建筑等戶外公共場所的輸配電系統。

箱式變電站的產品特點：
箱式變電站是由高壓開關設備，電力變壓器，低壓成套開關設備三部分組合在一起而構成的戶外變配電成套裝置。高壓室有五防措施，安全性高。變壓器室采用變壓器（油浸式變壓器、干式變壓器）、低壓室有電壓進線柜、補償柜等。二次可采用微機綜合自動化系統，可實現無人值守。

箱式變電站的類別：
（一）拼裝式變電站。拼裝式變電站將高、低壓成套裝置及變壓器裝入金屬箱體，高、低壓配電裝置間還留有操作走廊。這種型式的箱式變體積較大，已較少使用。

（二）組合裝置型變電站。組合裝置型變電站的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為一個整體。由于總體設計是按免維護型考慮的，箱內不需要操作走廊。這樣可以減小箱式變的體積，這種型式是歐式箱變，是普遍采用的型式。

（三）一體型變電站。一體型變電站就是所謂的美式箱變。它是在簡化高、低壓控制、保護裝置的基礎上，將高、低壓配電裝置與變壓器主體一齊裝入變壓器油箱，使之成為一個整體。這種型式的箱式變體積更小，其體積近似于同容量的普通型油浸變壓器。僅為同容量歐式箱變體積的1/3左右。

箱式變電站在我國廣大城市、農村、工礦企業、公共建筑設施中會得到廣泛的應用，它將以其物美價廉的優點被越來越多的人們所使用，使我國的電網運行水平再上一個新臺階。
