干式變壓器常見型號

干式變壓器對大家來說都不陌生，干式變壓器是一種將電能從一電壓級轉換到另一電壓級的裝置，它不需要油來冷卻，而是通過特殊的絕緣材料來隔離電流和防止電弧。干式變壓器廣泛用于局部照明、高層建筑、機場、碼頭、CNC機械設備等場所

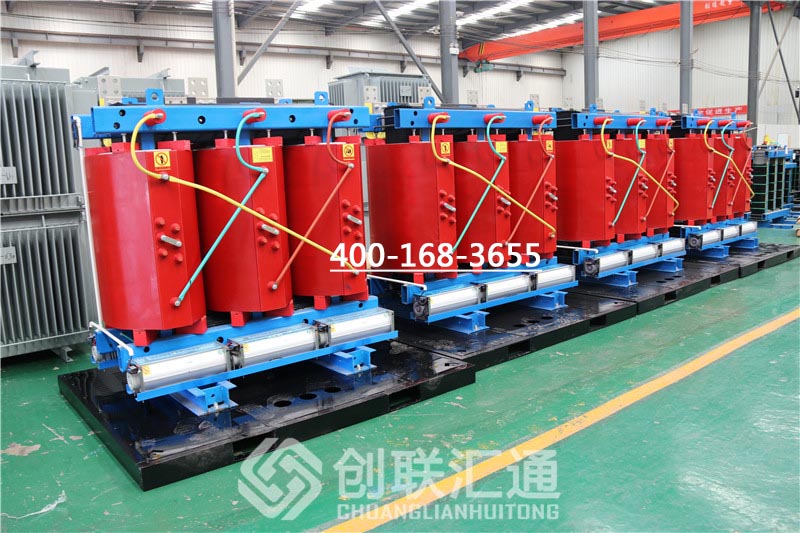

 1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。

 2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

 3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

 干式變壓器型號產品解答： 例如，（SCB10-1000KVA/0KV/0.4KV）：S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

干式變壓器產品型號字母排列順序及涵義
 1、繞組藕合方式，涵義分：**（不標）；自藕（O表示）。

 2、相數，涵義分：?jiǎn)蜗啵―）；三相（S）。

 3、繞組外絕緣介質，涵義分；變壓器油（不標）；空氣（G）：氣體（Q）；成型固體澆注式（C）：包繞式（CR）：難燃液體（R）。

 4、冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（F）：水冷卻器（S）。

 5、油循環方式，涵義：自然循環（不標）；強迫油循環（P）。

 6、繞組數，涵義分；雙繞組（不標）；三繞組（S）；雙分裂繞組（F）。

 7、調壓方式，涵義分；無勵磁調壓（不標）：有載調壓抑（Z）。

 8、線圈導線材質，涵義分：銅（不標）；銅箔（B）；鋁（L）鋁箔（LB）。

 9、鐵心材質，涵義；電工鋼片（不標）；非晶合金（H）。

 10、特殊用途或特殊結構，涵義分；密封式（M）；串聯用（C）；起動用（Q）；防雷保護用（B）；調容用（T）；高阻抗（K）地面站牽引用（QY）；低噪音用（Z）；電纜引出（L）；隔離用（G）；電容補償用（RB）；油田動力照明用（Y）；廠用變壓器（CY）；全絕緣（J）；同步電機勵磁用（LC）。
