干式變壓器結構形式、冷卻方式、種類

干式變壓器是指鐵心和繞組不浸漬在絕緣油中，采用自然冷卻或風冷的一種電力變壓器。作為后興起的變配電設備， 已廣泛使用于工廠車間、高層建筑、商業中心、機場、碼頭、地鐵、石油平臺等場所的輸變電系統， 并可與開關柜一起組成結構緊湊的成套變電站。

目前，我國干式電力變壓器大多為三相固體成型SCB、SGB、SCR 系列，其電壓等級一般都在6-35KV 范圍內，最大容量可達25MVA，現我公司已具備生產環氧澆注三相一體110KV級干式變壓器的能力。

一，干式變壓器的結構形式

1、開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。

2、封閉式：器身處在封閉的外殼內，與大氣不直接接觸（由于密封、散熱條件差，主要用于礦用，屬于防爆型）。

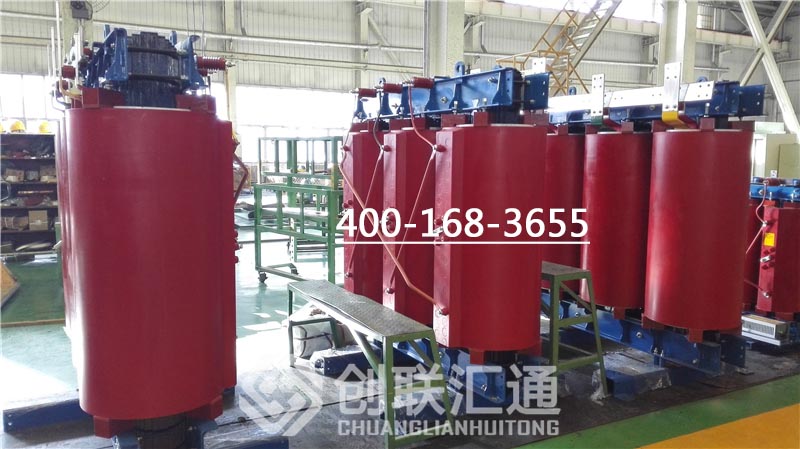

3、澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

二，干式變壓器的冷卻方式

干式變壓器冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

三，干式變壓器的種類

1、浸漬空氣絕緣干式變壓器：目前使用很少。繞組導線絕緣、絕緣結構材料根據需要選用不同耐熱等級的絕緣材料，制成B級、F級和H級絕緣干式變壓器。2、環氧樹脂澆注干式變壓器：采用的絕緣材料有聚酯樹脂和環氧樹脂。目前澆注絕緣干式電力變壓器多采用環氧樹脂。

3、繞包絕緣干式變壓器：繞包絕緣干式變壓器也是樹脂絕緣的一種。

四，干式變壓器和油浸式變壓器比較具有哪些優點

1、干式電力變壓器可以避免由于運行中發生故障而導致變壓器油發生火災和爆炸的危險。由于干式變壓器絕緣材料均為難燃材料，即使運行中變壓器發生故障而引發火災或有外來火源，也不會使火災的災情擴大。

2、干式電力變壓器不會像油浸式變壓器那樣存在滲漏油問題，更無變壓器油老化等問題，通常干式電力變壓器運行維護和檢修工作量大為減少，甚至可以免維修。

3、干式電力變壓器一般為戶內式裝置，對特殊要求的場所也可制成為戶外式，它可以和開關柜安裝于同一室內，減少安裝面積。

4、干式電力變壓器由于無油，故其所屬附件也少，無儲油柜、安全氣道和大量的閥門等部件，無密封等問題。
