干式變壓器與油式變壓器的區別

干式變壓器與油浸式變壓器的區別價格上干變比油變貴。容量上，大容量的油變比干變多。在綜合建筑內（地下室、樓層中、樓頂?shù)龋┖腿藛T密集場所 需使用干變。油變采用在獨立的變電場所。箱變內變壓器一般采用箱變。戶外臨時用電一般采用油變。在建設時根據空間來選擇干變和油變，空間較大時可以選擇 油變，空間較為擁擠時選擇干變。區域氣候比較潮濕悶熱地區，易使用油變。如果使用干變的 情況下，必須配有強制風冷設備。

油浸式變壓器圖

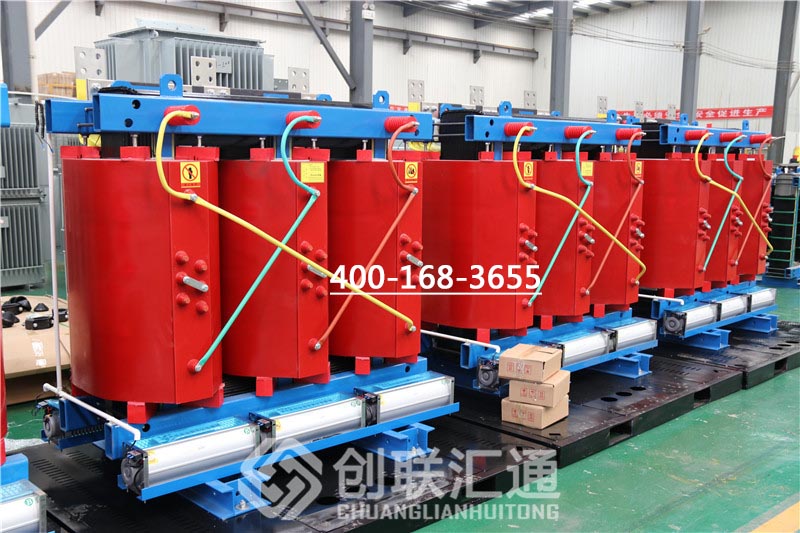

干式變壓器圖

1、外觀
封裝形式不同，干式變壓器能直接看到鐵芯和線圈， 而油式變壓器只能看到變壓器的外殼；

2、引線形式不同
干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用 瓷套管；

3、容量及電壓不同
干式變壓器一般適用于配電用，容量大都在1600KVA以下， 電壓在10KV以下，也有個別做到35KV電壓等級的；而油式變 壓器卻可以從小到大做到全部容量，電壓等級也做到了所有 電壓；我國正在建設的特高壓1000KV試驗線路，采用的一定 是油式變壓器。

4、絕緣和散熱不一樣
干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷 卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內 部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行 散熱。

5、適用場所
干式變壓器大多應用在需要“防火、防爆”的場所，一般大 型建筑、高層建筑上易采用；而油式變壓器由于“出事”后 可能有油噴出或泄漏，造成火災，大多應用在室外，且有場 地挖設“事故油池”的場所。

6、對負荷的承受能力不同
一般干式變壓器應在額定容量下運行，而油式變壓器過載能 力比較好。

7、造價不一樣
對同容量變壓器來說，干式變壓器的采購價格比油式變壓器 價格要高許多。
干式變壓器型號一般開頭為SC（環氧樹脂澆注包封式）、 SCR（非環氧樹脂澆注固體絕緣包封式）、SG（敞開式）
