直流屏規格型號 直流屏配電柜圖片

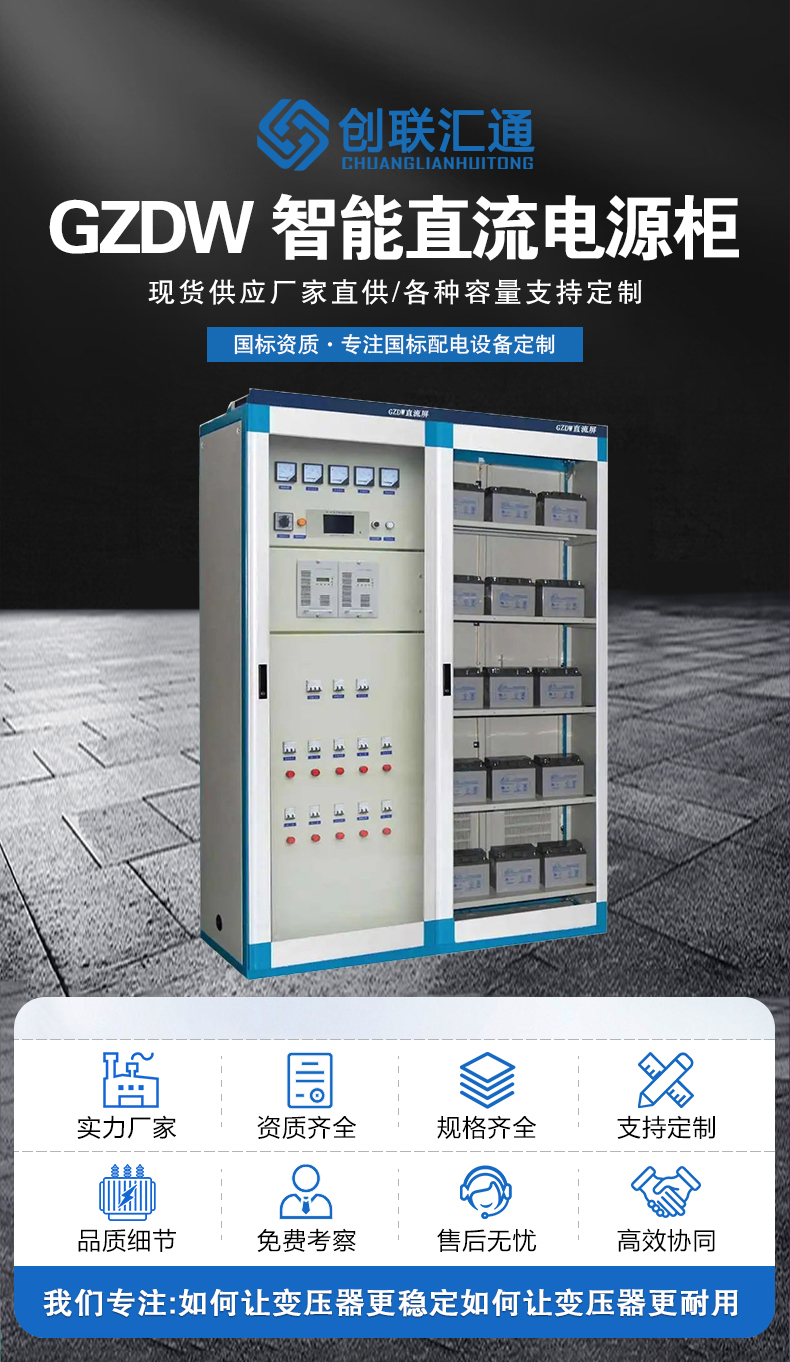

　　GZDW系列智能型高頻開關真流電源柜

　　◆監控模塊采用大屏幕液晶漢字顯示，聲光告警。

　　◆可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。

　　◆現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。

　　◆蓄電池自動管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，設有電池過欠壓和充電過流聲光告警。

　　◆系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用;

　　柜體說明:

　　柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方;

　　★ 柜體結構設計便于設備安裝調試、維護檢修和運行操作。

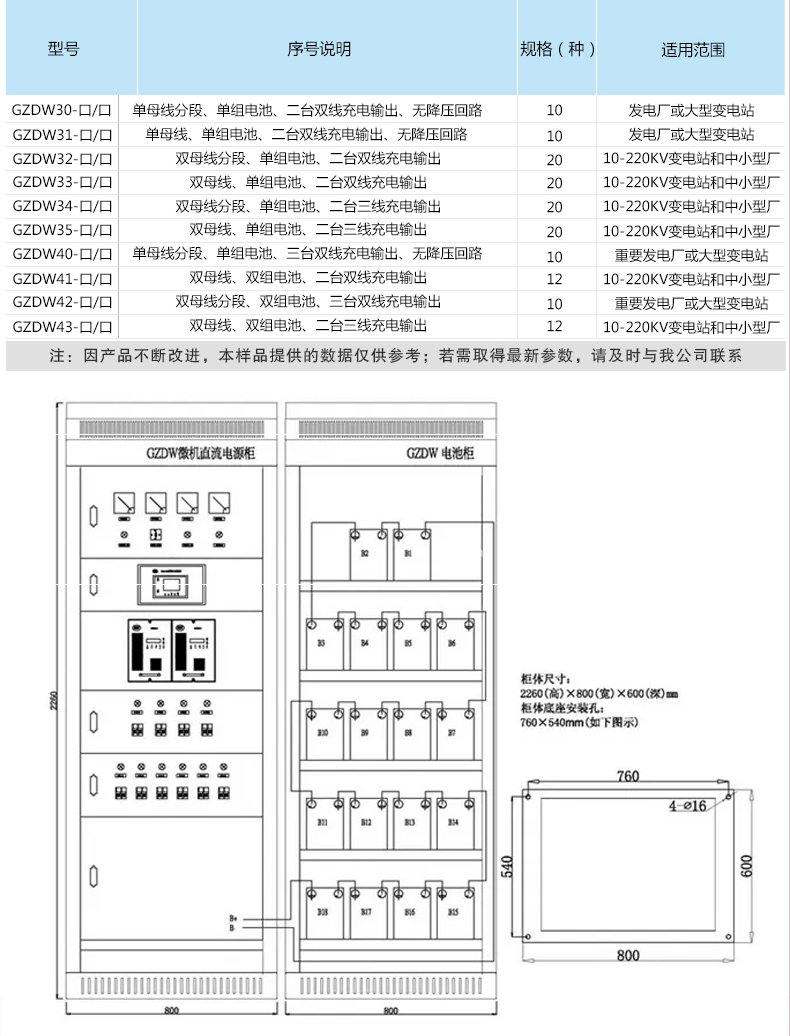

　　★ 外形尺寸有(高X寬X深)2260×800×600mm，2260×800×800mm兩種常規標準規格，并且可根據用戶需求定制非標柜體。

　　★ 組合柜系統：由充電組合柜(充電柜、饋電柜)、電池柜組成。

　　★ 分體柜系統：由充電柜、饋電柜、電池柜組成。

　　系統組成(組件)

　　按功能單元分，系統由以下組成部件組成，各組件的基本功能如下：

　　● 高頻開關整流模塊

　　高頻整流模塊完成AC/DC變換，實現系統的***基本功能。

　　● 交流配電

　　將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。

　　● 直流饋電

　　將直流母線電壓通過配電分配到每一路直流輸出回路。

　　● 硅鏈調壓單元

　　將整流模塊輸出電壓和電池電壓降壓為一個穩定范圍內的控制電壓輸出。

　　● 監控單元裝置

　　進行整個系統的管理，人機對話的實現窗口，主要進行電池充電管理，系統后臺遠程控制。通過監控裝置，把交流、直流、擴展量的各種模擬量，各種開關量信號采集并分析處理，具有聲光告警信息。

　　● 電池巡檢

　　對單體電池電壓監測和告警，我公司提供電池巡檢裝置及電池巡檢單元;分別檢測19節及120節單體電池。

　　● 絕緣檢測

　　對母線和饋出支路的對地絕緣狀況進行監測，產生告警信號，上報數據到監控模塊系統，在監控模塊中顯示詳細的告警信息。

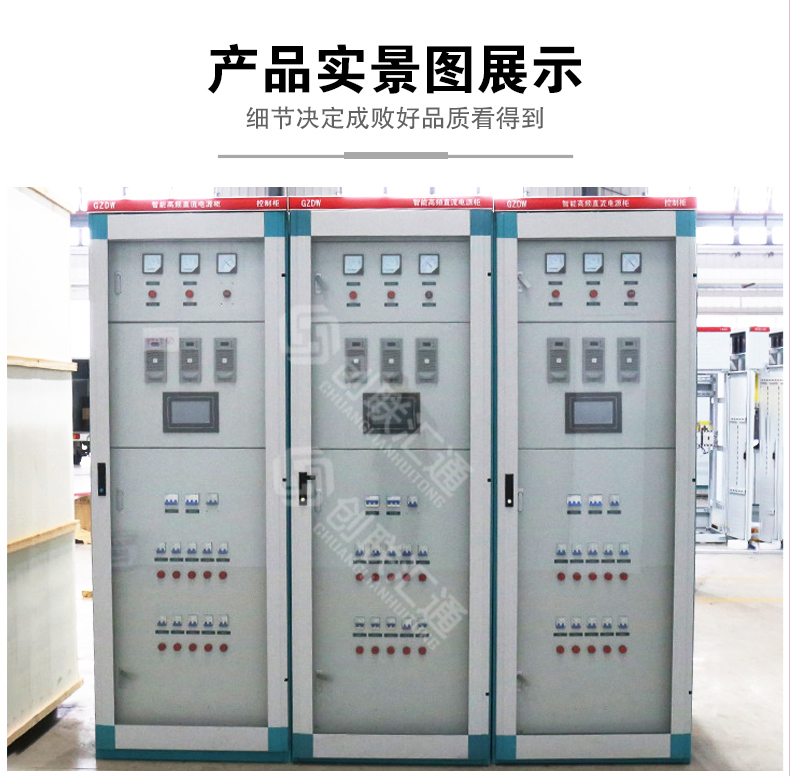

產品圖片

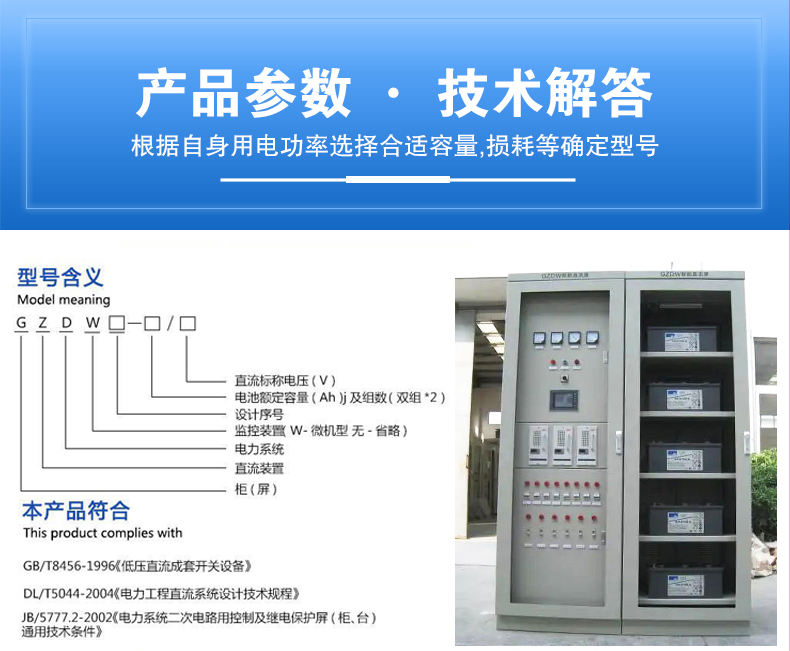

產品參數
