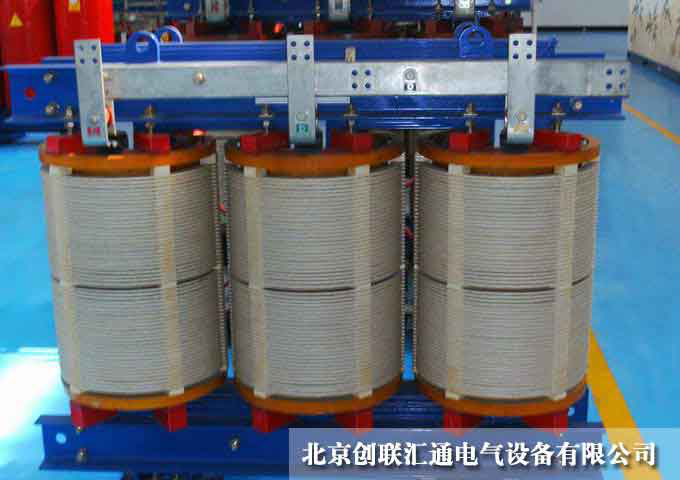

F級干式變壓器溫度

　　一般F級干式變壓器的報警溫度通常設置在100攝氏度，跳閘溫度一般設置在130攝氏度（我見過設置在150攝氏度的）。設置在80度顯然過低了。這一般是風機關閉的溫度，風機啟動一般在100度。

　　

　　1、三相溫度巡顯：每隔2秒鐘巡回顯示A、B、C三相溫度值，并自動顯示每相溫度值的高低排序。

　　

　　2、多種顯示方式：較大值方式能自動顯示較高溫度值及相序；任意一相溫度快速切換顯示及鎖定顯示；較高溫度值記憶顯示可顯示當前時刻之前任意一相曾經達到過的較大值。

　　

　　3、風機啟停控制：當較高溫度值大于或低于風機啟停設定值時，風機控制觸點閉合或斷開，并有狀態指示燈指示。

　　

　　4、超溫報警：當較高溫度值大于超溫報警設定值時，進行聲光報警，同時報警輸出觸點閉合，供用戶接二次報警電路。

　　

　　5、超溫跳閘：當較高溫度值大于超溫設定值時，跳閘報警燈亮，跳閘輸出觸點閉合，供用戶接跳閘控制電路。

　　

　　6、 故障報警:當變壓器A、B、C三相中Pt100傳感器及引線發生斷路或短路時，故障燈亮，報警輸出觸點閉合，供用戶接故障處理電路。

　　

　　變壓器的絕緣等級，并不是絕緣強度的概念，而是允許的溫升的標準，即絕緣等級是指其所用絕緣材料的耐熱等級，分A、E、B、F、H級。各絕緣等級具體允許溫升標準如下：

　　

　　A級絕緣 （經過絕緣浸漬處理的棉紗、絲、普通漆包線的絕緣漆）材料允許溫度攝氏105度，額定運行溫度攝氏95度，較高允許值攝氏140度（超過此溫升，絕緣的損壞率將超過允許范圍）。 E級絕緣 （環氧樹脂、三醋酸纖維薄膜、聚脂薄膜、高強度漆包線的絕緣漆）材料允許溫度攝氏120度，額定運行溫度攝氏110度，較高允許值攝氏155度（超過此溫升，絕緣的損壞率將超過允許范圍）。

　　

　　B級絕緣 （云母、玻璃纖維、石棉等無機物用有機材料粘合或浸漬）材料允許溫度攝氏130度，額定運行溫度攝氏120度，較高允許值攝氏165度（超過此溫升，絕緣的損壞率將超過允許范圍）。

　　

　　F級絕緣 （云母、玻璃纖維、石棉等無機物用特殊有機材料粘合或浸漬，例如采用硅有機化合物改性的合成樹脂漆為粘合劑）材料允許溫度攝氏155度，額定運行溫度攝氏145度，較高允許值攝氏190度（超過此溫升，絕緣的損壞率將超過允許范圍）。

　　

　　H級絕緣 （云母、玻璃纖維、石棉等無機物用特殊有機材料粘合或浸漬，例如采用硅有機漆粘合或浸漬，硅有機橡膠、無機填料）材料允許溫度攝氏180度，額定運行溫度攝氏175度，較高允許值攝氏220度（超過此溫升，絕緣的損壞率將超過允許范圍）。

　　

　　C級絕緣 （特種紙張、層壓板等，例如芳族聚酰胺聚合物）材料允許溫度攝氏220度，額定運行溫度攝氏210度，較高允許值攝氏250度（超過此溫升，絕緣的損壞率將超過允許范圍）。
