scb10干式變壓器形狀尺寸

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-05-25 09:10:39

導讀：scb10干式變壓器形狀尺寸干式變壓器分類按電壓品級分有：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等；按絕緣散熱介質分有：干式變壓器，油浸式變壓器；干式變壓器又分為：

　　干式變壓器分類

　　按電壓品級分有：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等；

　　按絕緣散熱介質分有：干式變壓器，油浸式變壓器；

　　干式變壓器又分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。

　　三相雙繞組銅線卷低消耗無勵磁調壓干式變壓器手藝參數

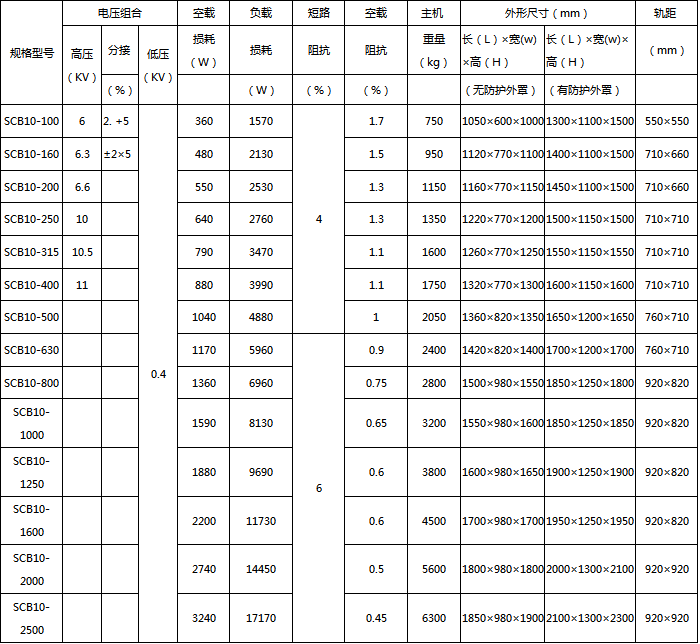

SCB10干式變壓器形狀尺寸

　　序號標準單元數據

　　1 額定容量 KVA 1000 一臺 1250 一臺

　　2 型號 SCB10

　　3 制造廠、產地

　　4 設想序號 -

　　5 體系電壓 KV,rms 10

　　6 電壓比 KV,rms 10±2×2.5%/0.4

　　7 額定頻次 Hz 50

　　8 絕緣程度 H級

　　9 雷電打擊耐壓

　　高壓側 KV,峰值 75

　　高壓側 KV,峰值 -

　　10 額定短時工頻耐壓

　　高壓側 KV,峰值 35

　　高壓側 KV,峰值 3

　　11 阻抗電壓（額定電流下） % 6

　　12 額定事情電流（AN） A,rms 57.7/1443 72.2/1804

　　13 空載電流 % 0.9 0.8

　　14 消耗

　　空載消耗 W 1500 1750

　　負載消耗（145℃） W 9300 10850

　　總消耗 W 10800 12600

　　15 冷卻體例 AF

　　16 質料

　　高壓線圈（材質，產地） NOMEX紙包銅線，上海楊行銅材或葫蘆島九九銅業

　　高壓線圈（材質，產地）銅箔，上海楊行銅材或葫蘆島九九銅業

　　鐵芯（材質，產地）武鋼30Q120或日本新日鐵30Z120

　　絕緣質料（材質，產地） NOMEX絕緣線，美杜邦公司。
