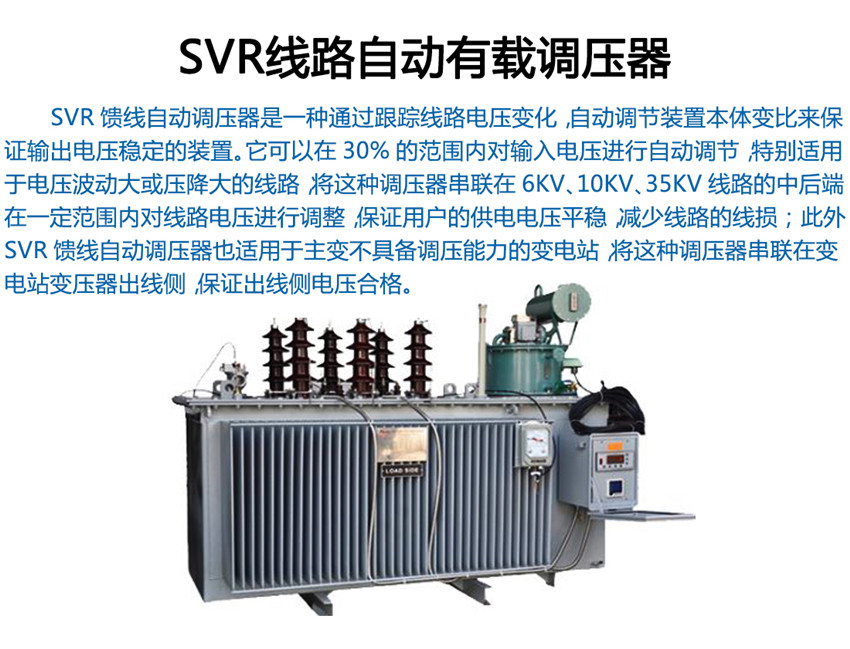

SVR線路自動有載調壓器

【額定容量】：31500-180000kva 【額定電壓】：35kv

【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

自動控制器是整個裝置的核心部分,它主要由單片機控制芯片、顯示電路、按鍵電路、電壓采樣、電流采樣、狀態輸入、通訊端口、控制輸出電路、數據存儲等電路組成，應用了計算機技術、電子技術、采用軍品級控制芯片、可靠性高，抗干擾能力強可適應戶外惡劣環境。

全國24小時銷售熱線:13263317831

一、概述
我公司生產的SVR型線路自動調壓變壓器原理是SVR與10kV 柱上無功自動補償裝置GWJ配合使用，可有效地解決線路電壓低及無功電源不足的問題。SVR 能有效地調節電路電壓， GWJ無功補償裝置能有效補償無功，提高功率因數，降低線損，其效果相當于一個簡易的柱上變電站，而造價僅為常規變電站的1/6～1/10。而成本只有變電站的1/6,1/7，而且無需工作人員值班維護。

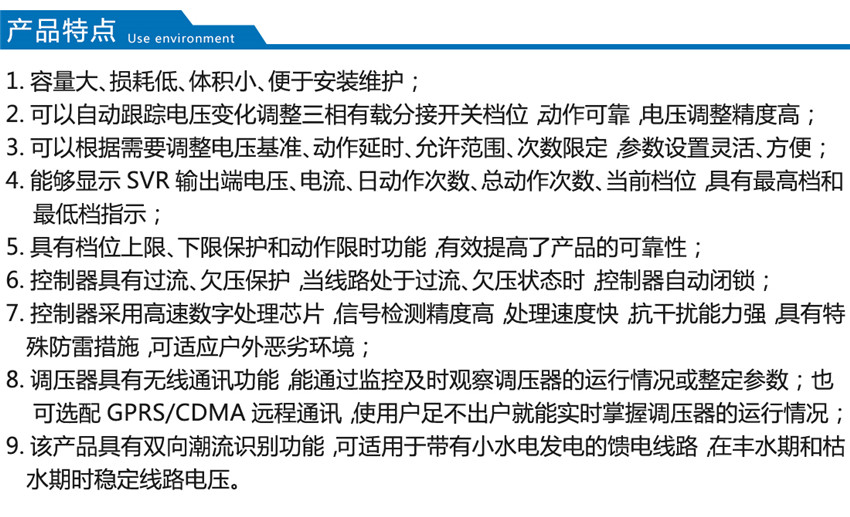

二、產品優勢

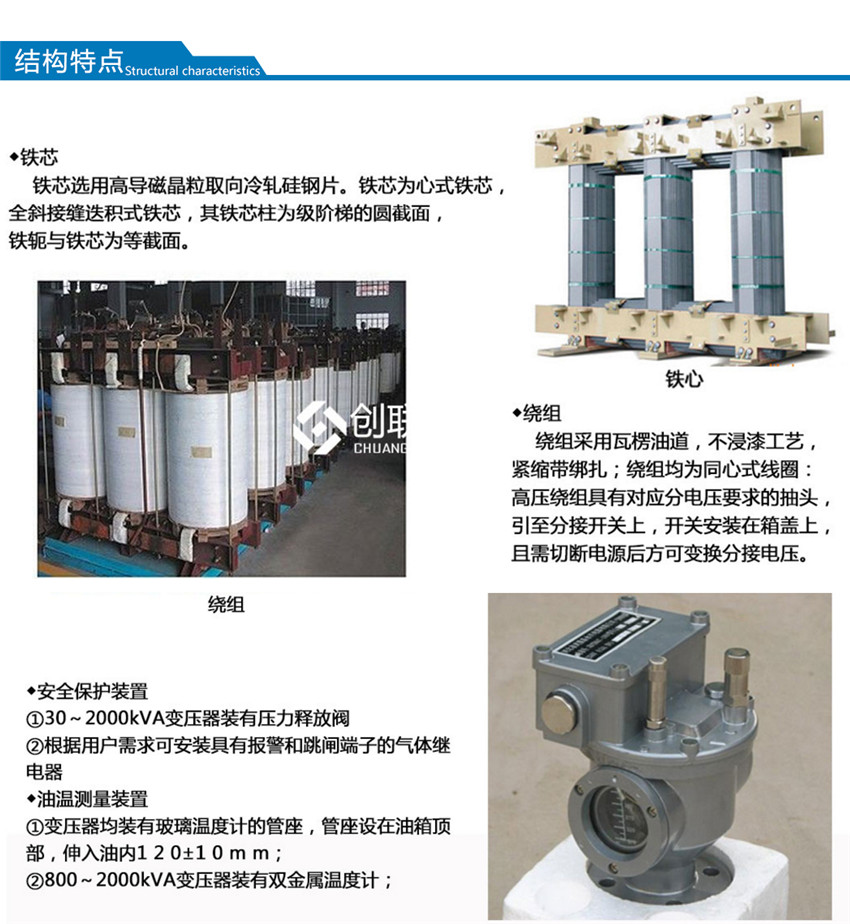

SVR線路自動調壓器工作原理 SVR線路自動調壓器共有三部分構成：自耦變壓器、有載分接開關和自動控制器。自耦變壓器的整個線圈分為三部分：串勵線圈、并勵線圈，控制線圈。其中，串勵線圈是一個有多個抽頭的繞組，這些抽頭通過有載分接開關的不同接點串聯在輸入輸出之間，改變分接位置,從而改變自耦變壓器變比，達到調整電壓的目的；并勵線圈為自耦變壓器的公共繞組，產生傳遞能量的磁場；控制線圈為控制器提供工作電源和采樣信號。有載分接開關，是可在帶負載的情況下轉換接點的開關。在自動調壓器中，串聯繞組的抽頭接在有載分接開關的不同接點上，可以通過轉換接點調節變壓器變比來改變其輸出電壓

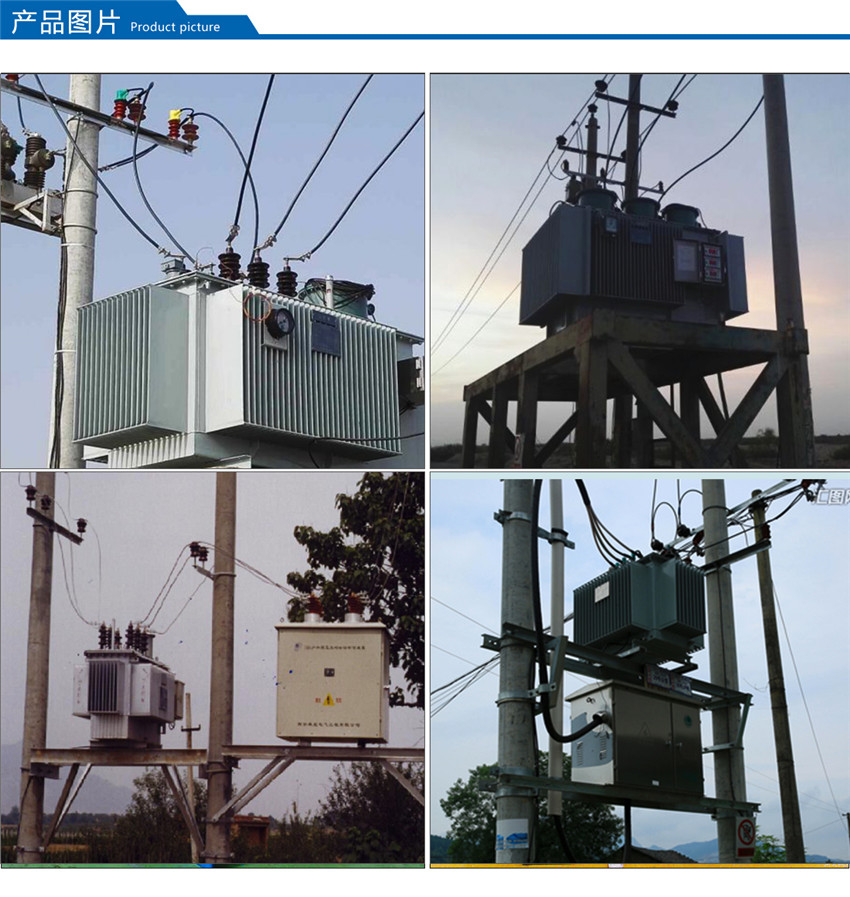

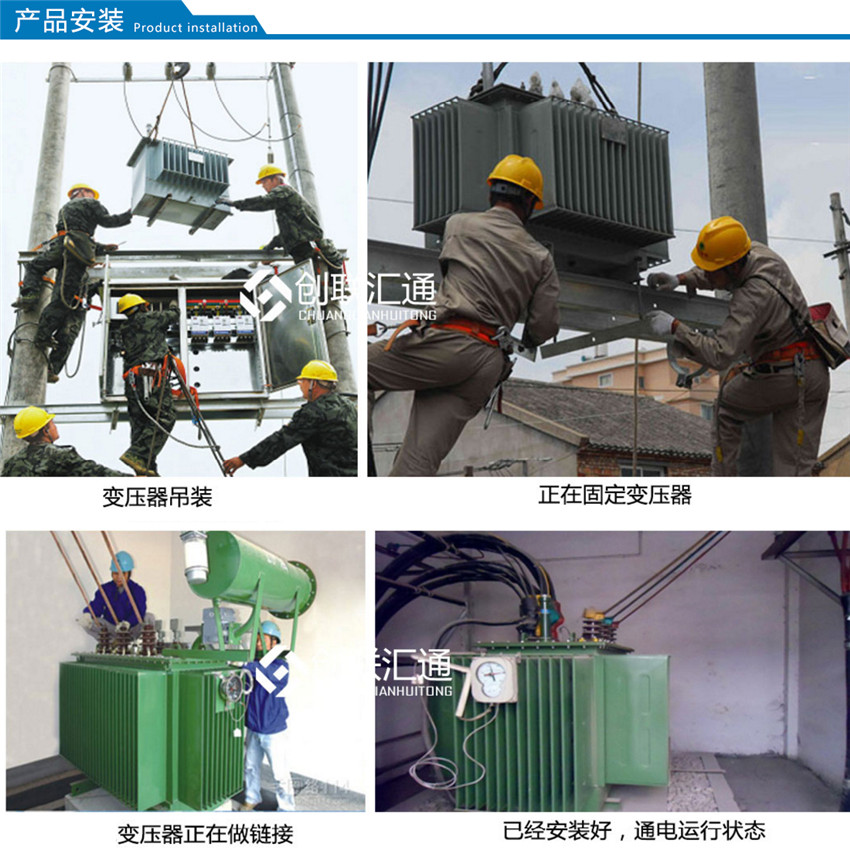

產品圖片

產品參數

額定容量	電壓組合及分接范圍		聯接組	空載損耗(Kw)	負載損耗 (kW)	短路阻抗 (%)	空載電流 (%)
額定容量	高壓	低壓	聯接組	空載損耗(Kw)	負載損耗 (kW)	短路阻抗 (%)	空載電流 (%)
31500	*220 242 ±8×1.25% (8×1.5%)	6.3 6.6 10.5 11 35 38.5	Ynd11	37	135	12-14	0.77
40000				44	158		0.70
50000				51	189		0.63
63000				61	221		0.63
90000				79	288		0.56
120000		10.5 *11 35 38.5		96	347		0.56
150000				112	405		0.49
180000				130	459		0.49

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
